静化空气通过换热器加热后，将相对恒定的风量送入培育室，要求送风的温度相对恒定。加热源为蒸汽，采用集散控制方式，控制工作由温控单元独立完成，控制过程由中控系统实时监控。
    相对恒定的进风量用变频器控制风机的方法实现。传感器用Pt100热电阻。
    根据蒸汽压力和用汽量情况，经计算后得出,选取DN50 PN1.6的电动调节阀，（通常，选择调节阀时应考虑到如下情况：第一，只要能满足生产需求，尽量取小口径，常压电动调节阀，用以降低成本。第二，正常情况下，电动调节阀能长期工作在30%－－70%的开度之间为佳。）
    为了尽可能地降低采购成本和施工劳动量，采用ZY-ETBL-25-M16 DN50型智能自控电动调节阀，这种电动调节阀带有现场总线功能，容易和常用的组态软件（力控、MCGS）相连接。

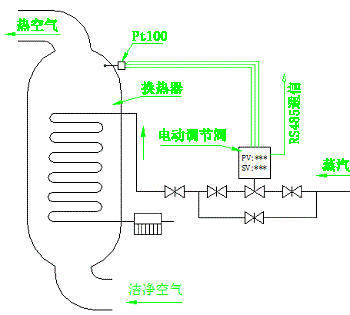

    下图为工程示意图，热电阻距离电动调节阀大约5米距离，直接将线引进自控电动调节阀，形成了最小的闭环回路，省时省事！

    电动调节阀距中控室的距离大约80米。由于电动调节阀提供的通信接口是RS485串行通迅口，标准Modbus RTU协议，我们采用带屏蔽的双绞线（大约100米）作为总线，将电动阀与工控机的一个九针串口连起来（使用了串口转换器）。在总线的两端各并连一只120欧姆电阻，硬件连接完毕。参考调节阀寄存器列表，建立各点的组态。
    工作方式，标定温度可在电动调节阀面板上设定，也可在上位机下置数据。P、I、D参数可在电动阀面板修改。如果在“手动状态”下，可就地用上、下按键开阀和关阀，测量温度在液晶屏上实时显示，并实时传送给上位机，如果停电等意外现象，可在现场用手动摇柄将电动阀关闭。
