0 引言

    原油长输管道主要是将油田或者码头的原油输送至炼化企业，为炼化企业提供炼油原材料。目前，长输管道大都采用密闭常温输送或者密闭加热输送工艺，为炼厂提供稳定的原油。对于密闭输送管道，常采用MOKVELD气动调节阀来实现管道进出站压力和管道压力波的自动调节。常规的气动调节阀执行机构采用气开或者气关的安全?；つＪ?。由于原油管道输油工艺的特殊性，要求调节阀出现故障时应处于保位状态。

    1 出站压力调节系统

    原油管道的出站调节系统主要包括调节阀、截止阀、出站压力流量检测仪表以及泵入口汇管压力检测仪表等。系统中所有检测参数上传至站控制系统和调度中心，并在其工作站进行显示和控制等。调节阀作为调节系统的执行终端，接收调度中心和工作站控制系统的控制命令，实现管道的进出站压力自动调节，同时参与到全线的水击超前?；は低持?。输油站场调节阀采用MOKVELD气动调节阀，并设置独立的供气系统为其提供气源。

    2 调节系统控制原理

    2.1 调节阀控制原理

    MOKVELD气动调节阀是轴流式活塞型阀门，活塞在阀体内水平运动?；钊üЦ丝刂苹钊怂皆硕?，实现阀门的开关动作。调节阀采用了带有电气定位器的双作用执行机构，独立的供气系统为执行机构提供气源。电气定位器将站控制系统提供的4～20mA电流信号转换为0.02～0.1MPa的标准气压信号。气压信号控制气动放大器的进气或者排气，气动放大器与执行机构的气缸相连。此时，若气缸下路进气，则上路排气，阀杆向上移动，阀门打开；反之，阀杆下移，阀门关闭。阀门到达与控制信号相对应的阀位后，定位器的两路气压输出达到平衡，气动放大器不再进气或排气，阀门停止移动。执行机构气缸内气体变化，从而推动阀杆上下移动，并带动活塞杆左右移动，使阀门在全行程上移动。调节阀控制原理图如图1所示。

                                                                  图1 调节阀控制原理图

    2.2 电气定位器控制原理

    FISHERDVC6010电气定位器是基于微处理器将电信号转换成气动信号的仪表。微处理器将给定值与阀门形成的反馈值进行比较，当出现偏差时，微处理器依据偏差的大小和方向输出一个驱动信号。该驱动信号通过电气（I/P）转换器，将电信号转换成气动信号，再通过气动放大器放大，按照位置方向输出给气动执行机构。执行机构依据接收的信号A或者信号B进行上下移动，从而使阀门开度在全行程上进行移动。电气定位器控制原理图如图2所示。

图2 电气定位器控制原理图

    3 现有调节阀安全模式

    3.1 方案分析

    气动调节阀实现了出站压力的调节控制，电气定位器能够使其在全行程上进行移动。执行机构可以连续地做增压或者减压的调整，以达到较好的控制效果。但调节阀执行机构存在故障状态下安全模式选择的问题。安全模式的选择首先要保证生产的安全性，其次是生产的连续性。由于长输管道的特殊性，要求当调节阀出现故障时，调节阀处于保位状态。

    3.2 保位措施

    调节阀的故障状态有断气、断电和断信号三类。

    在断气故障状态，连接到液压单元的气压信号中断，液压单元的内部液压油路被关闭。由于液体是不可以压缩的，液压缸内的阀杆无法移动，因此执行机构被锁定，实现保位功能。由于供气管线安装有压力变送器，当调节阀出现断气故障时，站控制系统发出气源压力低报警信号，提醒工作人员及时处理并检查调节阀状态信息。

    在断电故障状态，由于控制系统电源采用在线式不间断电源（UPS）供电，且后备电池时间为2h，因此调节阀不考虑断电时的保位措施。

    在断信号故障状态，DVC6010无法切断液压单元的气压信号，因此无法实现保位功能。

    4 改造后调节阀安全模式

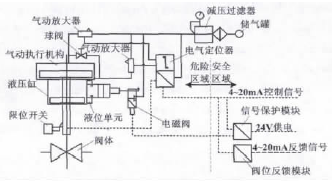

    针对断信号故障状态下无法实现保位功能的问题，对调节阀执行机构进行改造。在电气定位器和执行机构之间加装电磁阀，控制室增加信号?；つ？?，实现调节阀断信号保位功能。改造后调节阀控制原理图如图3所示。

图3 改造后调节阀控制原理图

    正常状态下，电磁阀处于?？刺?。将定位器输出的信号A和信号B与气源压力进行比对，并由气动放大器将差值信号附加在膜盒的两侧，从而推动阀杆上下动作，使膜盒上下压力达到平衡。当出站压力、进泵汇管压力出现波动时，由调节阀阀杆带动活塞杆动作，使调节阀处于平衡状态，确保出站压力控制在设定值。

    当出现断信号故障时，信号?；つ？榧觳獾娇刂菩藕胖卸?，则立刻停止对电磁阀供电，电磁阀掉电自动关闭，切断液压单元的气压信号，从而使液压单元的内部液压油路关闭。

    5 安装调试及应用

    安装完成后，首先对调节阀原有的开阀、关阀、调节功能进行测试，通过调节参数值，设定其性能，使其与改装前保持一致，实现调节功能。其次，测试其断气保位功能。最后，测试其断信号保位功能：通过系统软件屏蔽信号进行测试，此时电磁阀关闭，调节阀停止动作，上位机显示调节阀开度不变；解除屏蔽后，电磁阀打开，调节阀正常工作。同时，通过解除信号线进行测试，同样电磁阀关闭，调节阀停止动作，上位机显示调节阀开度不变；接通信号线后，电磁阀打开，调节阀正常工作。

    6 结束语

    本文提出了一套对调节阀增加电磁阀和信号?；つ？榈纳杓品桨?，实现了调节阀的故障保位功能。目前已完成对输油站场调节阀的改造，并已成功应用于原油管道进出站调节系统。实际应用证明，对于密闭输送管道，调节阀的保位功能切实保障了原油的顺利输送，确保下游设备和管道的安全。
