在调节阀内流动的液体，常常出现闪蒸和空化两种现象。它们的发生不但影响口径的选择和计算，而且将导致严重的噪声、振动、材质的破坏等，直接影响调节阀的使用寿命。因此在阀门的计算和选择过程中是不可忽视的问题。

     如图1所示，当压力为p1的液体流经节流孔时，流速突然急剧增加，而静压力骤然下降，当孔后压力p2达到或者低于该流体所在情况下的饱和蒸汽压pv蒸时，对阀芯等材质已七成为气体，形成汽液两相共存的现象，这种现象称为闪蒸。产生闪蒸时，对阀芯等材质已开始有侵蚀破坏作用，而且影响液体计算公式的正确性，使计算复杂化。如果产生闪蒸之后,p2不是保持在饱和蒸汽压以下，在离开节流孔之后又急骤上升，这时气泡产生破裂并转化为液态，这个过程即为空化作用。所以，空化作用是一种两阶段现象，第一阶段是液体内部形成空腔或气泡，即闪蒸阶段；第二阶段是这些气泡的破裂，即空化阶段。

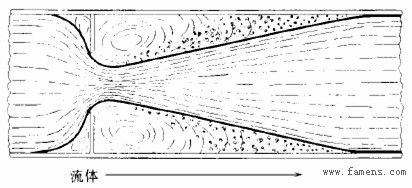

     图1节流孔后的空化作用

     图1就是一个在节流孔后产生空化作用的示意图。许多气泡集中在节流孔阀后，自然影响了流量的增加，产生了阻塞情况，因此，闪蒸和空化作用产生的前后的计算公式必然不同。在产生空化作用时，在缩流处的后面，由于压力恢复，升高的压力压缩气泡，达到临界尺寸的气泡开始变为椭圆形，接着，在上游表面开始变平，然后突然爆裂，所有的能量集中在破裂点上，产生极大的冲击力
