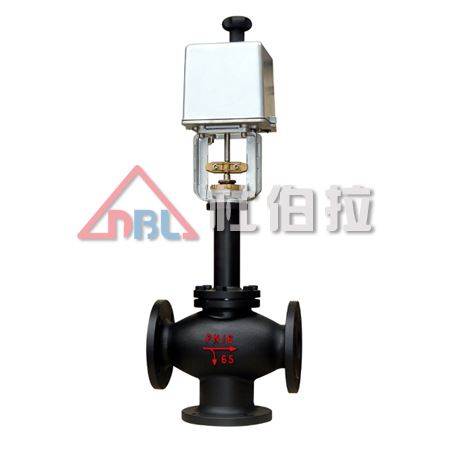

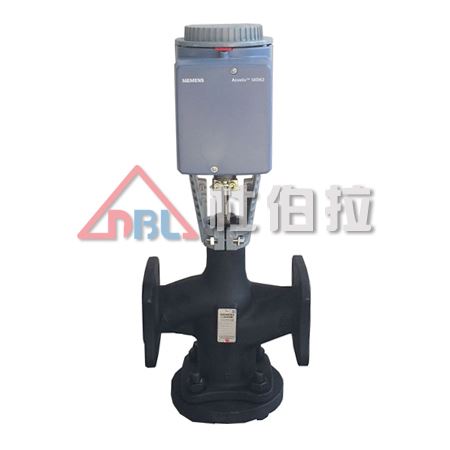

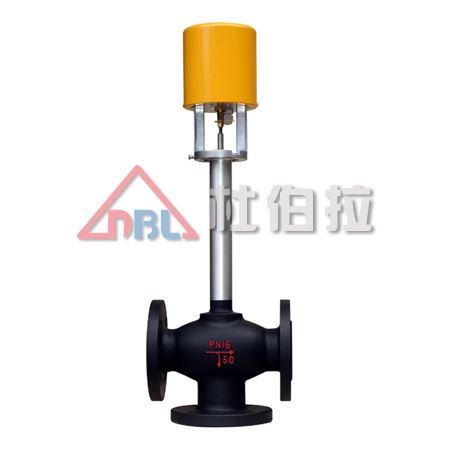

ZDLN,ZAZN型电动双座调节阀，接受来自调节仪表的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

    本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-250～450℃，接受信号为0～10mA.DC或4～20mA.DC。电动双座调节阀适用于压差较大场合。按阀内件密封材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者适用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。

■ 特点

·阀体按流体力学原理设计成等截面低流阻流道．额定流量系数增大30％。
·可调范围大，固有可调比为50，流量特性有直线和等百分比。
·电动双座调节阀不平衡力小，阀稳定性好，使用压差大。
·调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈?？商岣咦远鹘诰?。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封，防止流体外漏。

■ 主要零件材料

阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀杆：1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
波纹管：1Cr18Ni9Ti

■ 主要技术参数

﹡ 本产品性能指标贯彻JB/T7387-94。

■ 双座外形

■ 阀体及阀芯材料选择

软阀座型  工作温度与最大压差范围                                   司太莱合金堆焊  工作温度与常用压差范围

■ 配套用电动执行机构有关技术参数

﹡ 表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。

■ 允许压差

电动双座调节阀允许压差表

﹡ 允许压差值若大于公称压力，则取公称压力值。

■ 双座外形尺寸及重量

■ 普通型（单位：mm）

■ 电子型（单位：mm）

■ 连接尺寸及标准

·法兰标准：铸铁法兰按GB4216-84  铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式：PN10、PN16为凸面；PN40、PN64为凹凸面、阀体为凹面。
·结构长度：按GB12221-89标准
·薄膜执行机构气信号接口：内螺纹M16×1.5
·夹套保温型夹套载热体接口：对焊φ18×4
 *  阀体法兰及法兰端面距离可以按用户指定的标准制造。
如：ANSI、JIS、DIN等标准。
