您现在的位置：首页 > 产品 > 切断阀系列

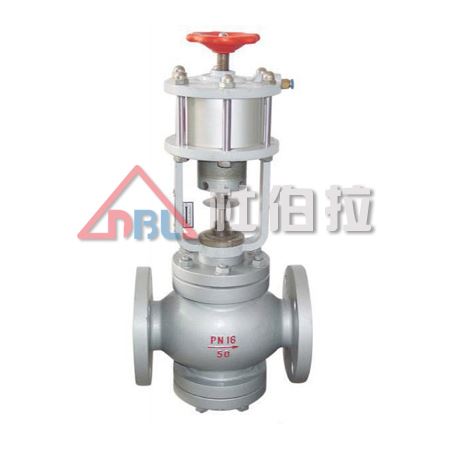

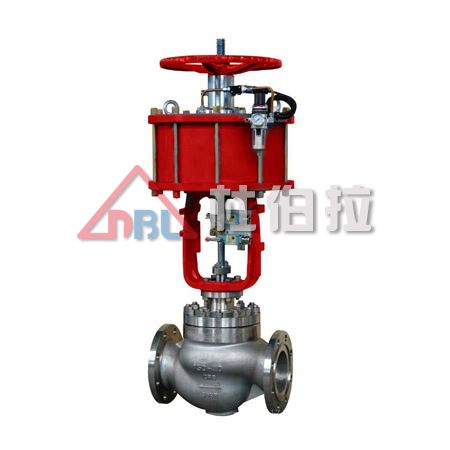

气动活塞式切断阀带手轮
- 发布时间:2019-09-25
- 产品品牌:杜伯拉DBL
- 产品型号:-
- 连接形式:法兰
- 产品材质:铸钢
- 公称通径:20-200
- 行业应用:应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程与远程控制系统中
气动活塞式切断阀带手轮
■ 气动活塞切断阀概述
气动活塞式切断阀(简称气动活塞切断阀)，是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等特点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程与远程控制系统中。
■ 气动活塞切断阀规格与技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | |
| 额定行程(mm) | 8 | 12 | 20 | 25 | |||||
| 气缸直径(mm) | 80 | 100 | 125 | ||||||
| 允许 泄漏量 | 硬密封 | Ⅴ、Ⅵ级 | |||||||
| 软密封 | Ⅵ级 | ||||||||
| 工作温度℃ | 硬密封：-40～450 硬密封：-20～180 | ||||||||
| 公称压力(MPa) | 1.6 4.0 | ||||||||
| 信号压力(KPa) | 0或400～600 | ||||||||
■ 气动活塞切断阀主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | HT200，ZG230-450，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti |
| 阀芯、阀座 | 1Cr18Ni9Ti，0Cr18Ni12Mo2Ti |
| 阀芯 | 1Cr18Ni9Ti，0Cr18Ni12Mo2Ti |
| 填料 | 聚四氟乙烯，柔性石墨 |
■ 气动活塞切断阀外型尺寸及重量
| 公称通径DN(mm) | L | A | H | H1 | 重量(Kg) | 信号接头内螺纹 |
| 20 | 150 | 130 | 92 | 310 | 10 | M10×1 |
| 25 | 160 | 130 | 92 | 310 | 12 | |
| 32 | 180 | 130 | 93 | 310 | 15 | |
| 40 | 200 | 150 | 105 | 370 | 18 | |
| 50 | 230 | 150 | 108 | 380 | 25 | |
| 65 | 290 | 210 | 120 | 400 | 30 | |
| 80 | 310 | 210 | 125 | 410 | 40 | |
| 100 | 350 | 210 | 135 | 425 | 60 |
■ 气动活塞切断阀连接标准及尺寸
法兰标准：铸铁法兰按GB4216-84
铸钢法兰按GB/T9113；
阀体法兰密封面型式为突面(PN16)、凹凸面(PN40)；
法兰端面距按GB12221-89(其他标准需指明)
