电动单座调节阀
- 发布时间:2019-02-28
- 产品品牌:杜伯拉气动调节阀
- 产品型号:电动单座调节阀
- 连接形式:螺纹，焊接，法兰
- 产品材质:不锈钢,WCB
- 公称通径:DN20-200mm
- 行业应用:电动单座调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

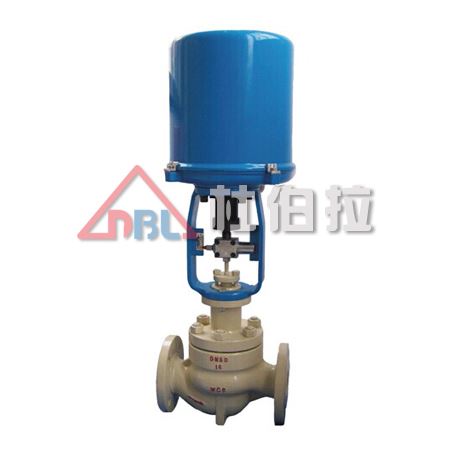

电动单座调节阀
■ 电动单座调节阀概述
ZDLP、ZDLM、ZAZP、ZAZM型电动单座、套筒调节阀，接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa；使用温度范围由40℃～450℃，接受信号为0～10mA.DC或4～20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种。前者用于一般场合，而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。
■ 电动单座调节阀特点
·阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
·可调范围大，固有可调比为50，流量特性有直线和等百分比。
·电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好。套筒互换性强，使用压差大。
·调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈?？商岣咦远鹘诰?。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封，防止流体外漏。
■ 电动单座调节阀主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
垫片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
推杆、衬套：2Cr13
波纹管：1Cr18Ni9Ti
■ 电动单座调节阀主要技术参数
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
额定流量 | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程L(mm) | 16 | 25 | 40 | 60 | |||||||||||
公称压力P(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||||||
固有流量特性 | 直线、等百分比 | ||||||||||||||
固有可调比 | 50 | ||||||||||||||
允许 | 单座 | 硬密封：Ⅳ级 软密封：Ⅵ级 | |||||||||||||
套筒 | 硬密封：Ⅱ级 软密封：Ⅳ级 | ||||||||||||||
工作温度t(℃) | -20～200、-40～250、-40～450、-60～450 | ||||||||||||||
信号范围(mA.DC) | 0～10、4～20 | ||||||||||||||
作用方式 | 电关式、电开式 | ||||||||||||||
使用环境温(℃) | 电动调节阀：-20～70℃、伺服放大器：0～50℃ | ||||||||||||||
使用环境湿度 | 电动调节阀：≤95％、伺服放大器：≤85％ | ||||||||||||||
电源电压 | 220V、50Hz、380V、50Hz | ||||||||||||||
* 本产品性能指标贯彻GB/T4213-92。
■ 配套用电动执行机构有关技术参数
公称通径DN(mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
电动执行 | 普通型 | ZAZ-60 | ZAZ-60 | DKZ-410 | DKZ-410 | |||||||
电子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | ||||||||
电动执行 | 普通型 | 400 | 400 | 6400 | 6400 | |||||||
电子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
全行程 | 普通型 | 12.5 | 20 | 32 | 48 | |||||||
电子型 | 30 | 30 | 48 | 60 | ||||||||
消耗功率 | 普通型 | 28 | 35 | |||||||||
电子型 | 6 | 15 | 25 | 40 | ||||||||
* 表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
■电动单座调节阀允许压差
电动单座调节阀允许压差表 (单位：MPa)
公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
10 | 12 | 15 | 20 | |||||||||||
400 | 3.90 | 2.71 | 1.71 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | ||||||
2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | ||||||
6000 | 1.38 | 0.91 | 0.54 | |||||||||||
6400 | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | ||||||||
8000 | 0.50 | 0.34 | 0.19 | |||||||||||
16000 | 0.98 | 0.68 | 0.38 | |||||||||||
电动套筒调节阀允许压差表(单位：MPa)
公称通径 (mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
400 | 1.94 | 1.62 | 1.31 | 1.08 | 0.88 | ||||||
2000 | 6.40 | 6.40 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | ||||||
6000 | 6.40 | 6.40 | 6.40 | ||||||||
6400 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | |||||
8000 | 6.40 | 6.28 | 4.59 | ||||||||
16000 | 6.40 | 6.40 | 6.40 |
* 允许压差值若大于公称压力，则取公称压力值。
■ 电动单座调节阀主要性能指标
序号 | 项目 | 单座阀 | 套筒阀 |
1 | 基本误差(％) | ±2.5 | |
2 | 回差(％) | 2.0 | |
3 | 死区(％) | 3.0 | |
4 | 额定行程偏差(％) | +2.5 | |
5 | 额定流量系数偏差(％) | +10 | |
6 | 固有流量特性 | 符合IEC534-1、GB/T4213-92中规定的斜率偏差 | |

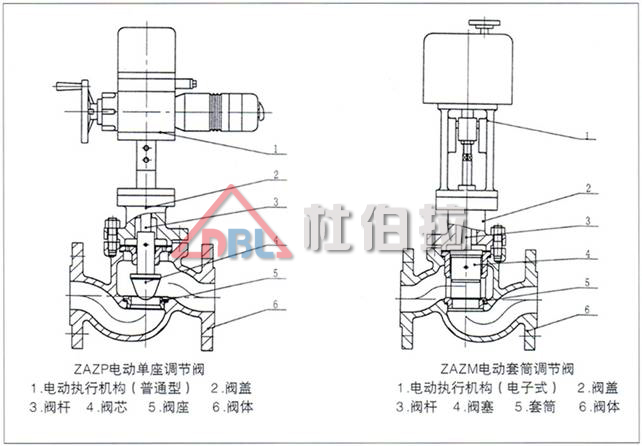

■ 电动单座调节阀基本结构

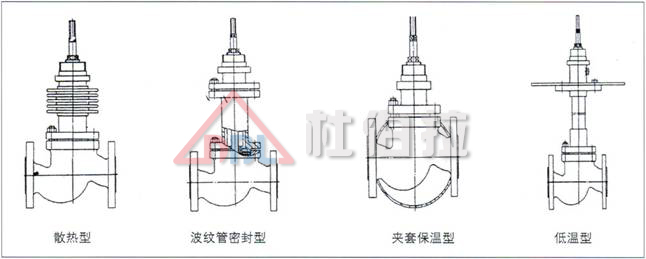

■ 电动单座调节阀阀体及上阀盖型式

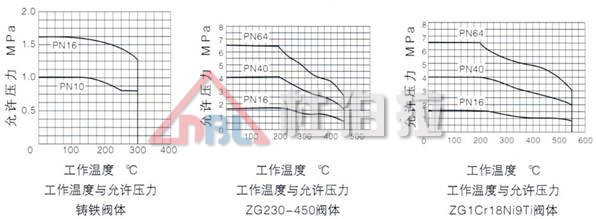

■ 电动单座调节阀阀体及阀芯材料选择

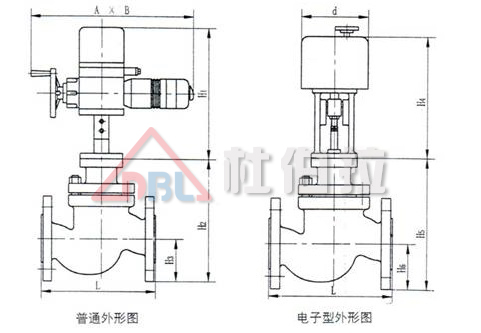

■ 电动单座调节阀外形尺寸及重量
普通型（单位：mm）
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | 460 | 530 | 630 | |||||||||
B | 230 | 230 | 260 | |||||||||
H1 | 490 | 540 | 625 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
重量(kg) | PN16 | 50 | 52 | 54 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 |
PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 | |
电子型（单位：mm）
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
d | φ155 | φ162 | φ170 | |||||||||
H4 | 290 | 325 | 380 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | |
重量 | PN16 | 10 | 12 | 15 | 17 | 18 | 34 | 87 | 54 | 76 | 79 | 100 |
PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 110 | 85 | 120 | 125 | 150 | |
■ 电动单座调节阀连接尺寸及标准
·法兰标准：铸铁法兰按GB4216-84
铸钢法兰按GB9113-88
·法兰密封面型式：PN10、PN16为凸面；
PN40、PN64为凹凸面、阀体为凹面。
·结构长度：按GB12221-89标准
·夹套保温型夹套载热体接口：对焊φ18×4
* 阀体法兰及法兰端面距离可以按用户指定的标准制造。
如：ANSI、JIS、JPI等标准。
■ 订货须知
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其它特殊要求

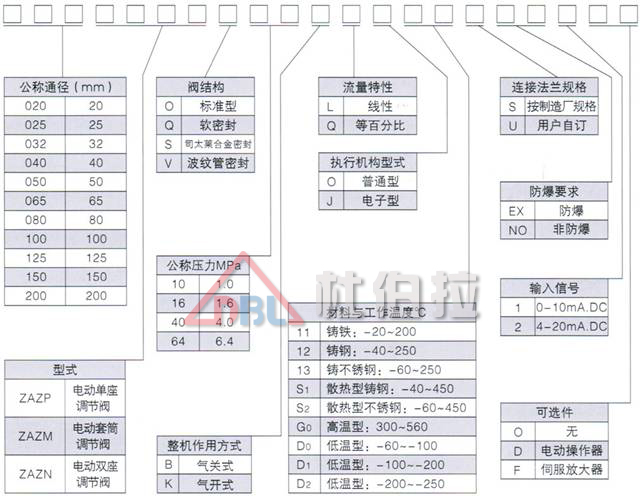

■ 型号
